Übersicht Heizung

Antennen 85-100cm

Antennen 120-240cm

Download PDF-Gesamtübersicht hier klicken





Beheizte SAT-Antennen 120-180cm - ohne Steuerung und Netzteil


Beheizte Kathrein Antenne 120cm - CAS120

087028

HSA-CAS120gr

Antenne 125cm - anthrazit - mit Heizung (675W), inkl. ZAS120

087026

HSA-CAS120ws

Antenne 125cm - lichtgrau - mit Heizung (675W), inkl. ZAS120

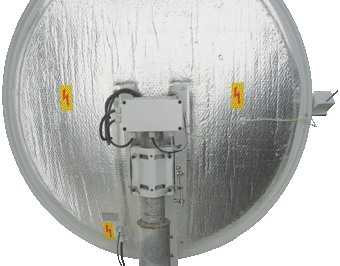

Beheizte Gibertini Antenne 125-150cm - OP125x & OP150L

087006

HSA-125-A

Antenne 125cm - anthrazit - mit Heizung (670W)

087007

HSA-125-L

Antenne 125cm - lichtgrau - mit Heizung (670W)

087025

HSA-150-L

Antenne 150cm - lichtgrau - mit Heizung (755W)



Beheizte Kunststoff-Antenne 180cm - OP180L

087029

HSA-180-L

Antenne 180cm - lichtgrau - mit Heizung (800W)

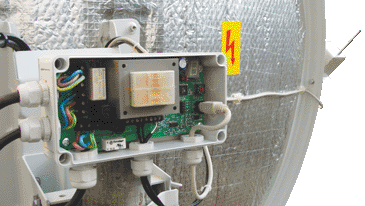

Steuerung  -  Universal

HSA1650

Universelle Steuerung für beheizbare SAT-Antennen.
Ein Micro-Controller mit Sensoren überwacht Außentemperatur und Feuchtigkeit an der Satellitenantenne.
Bei Erreichen der eingestellten Schwellwerte von Außentemperatur und Feuchtigkeitsgrad (wie z.B. Nass-Schnee oder Regen bei Temperaturen um den Gefrierpunkt) wird die Heizung der Antenne so lange aktiviert, bis keine Feuchtigkeit am Sensor mehr registriert werden kann oder die Außentemperatur über den eingestellten Wert ansteigt.
Nur wenn beide Kriterien erfüllt sind, schaltet die Heizung aus. Somit wird unnötiges Aufheizen vermieden und der Energieverbrauch minimiert.
Einsetzbar für alle Reflektorheizungen mit einer Leistung bis 1600VA.
An einer Steuereinheit können 2 Reflektorheizungen angeschlossen werden, wenn die Gesamtleistung 1600W nicht übersteigt.



    Technische Daten HSA1650
  • Schalttemperatur - einstellbar über Drehschalter im Bereich 0...+8°C

  • Voreingestellte Temperaturanzeige - LED 7-Segment

  • Indikator für Betrieb der Heizung - LED (rot) = Heizung an

  • Sensoren mit 3m Silikonleitung

  • Anschluss Spiegelheizung Ausgang über Schaltrelais 230V~/50Hz max. - 1600VA -Schraubklemmen

  • Netzspannung Eingang 230V~/50Hz - Schraubklemmen

  • Potentialfreies Relais max. 24V/2A -Schraubklemmen

  • Leistungsaufnahme ca. 4VA

  • Gehäuse - Kunststoff, spritzwassergeschützt IP54

  • Gewicht / Gehäuse: 1kg / 180 x 94 x 81mm
    optional:

  • Feedheizung 18V~/1,4A mit 3m Silikonleitung - Schraubklemmen




Feedheizsystem
Ein universell einsetzbares Offsetfeed mit 40mm Durchmesser und C120 Flansch, wird über eine Heizpatrone mit einer Leistung von 25W beheizt.
Dies verhindert Vereisung und Schneeablagerung am Feedhorn. Die Feedheizung wird gleichzeitig mit der Antennenheizung zu- und abgeschaltet.



087021

HSA1650

Universelle Steuerung für beheizbare SAT-Antennen



087020

 HSA-FHS-1

Feedheizung - großes Feed - 24V/25W

087027

 HSA-FHS-5

Feedheizung - kleines Feed - multifeed-fähig für Anlagen >= 6° - 24V / 25W






Beheizte SAT-Antennen 240cm

Preise und technische Details auf Anfrage!
