Beheizte
SAT-Antennen 85-100cm

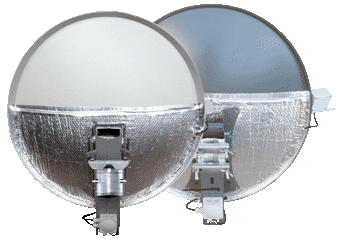

Halbschalen-Reflektorheizung für Gibertini
und Kathrein Antennen.
An der Antenne ist eine nach hinten isolierte Halbschalen-Heizung für
24V angebracht.
Die elektronische Steuerung mit Temperatur- und Feuchtesensor wird in
einem wetterfesten Kunststoffgehäuse seitlich an der Reflektorschale
befestigt. Von dieser Steuerung führt eine Leitung zum Anschlusskasten
an der Rückseite der Antenne. Hier werden die Heizelemente von
Reflektorheizung und Feedheizung angeschlossen, ebenso die Zuleitung zum
Niedervolt Netzteil 24V/DC (IP65) des Systems.
Anschlusskasten und Netzteil sind ebenfalls wasserdicht und UV-beständig
und erfüllen Schutzklasse IP65.
|
 |
Technische Daten
- Reflektor
Halbschalenheizung
- Heizmatte ca. 140W
(HSA85x), ca. 200W (HSA100x)
- Schaltnetzteil 24V/DC
(IP65) 200W (HSA85x), 240W (HSA100x)
- Elektronische Steuerung
mit Feuchte- und Temperatursensor
- Gehäuse 82x84x55mm
Kunststoff (spritzwasserdicht)
- Beheizter Feuchtesensor
12V/4W wird aktiviert bei +3°C
- Automatisches Einschalten:
bei ≤ +3°C
und vorhandene Feuchtigkeit
- Automatisches Ausschalten:
bei ≥ +3°C
oder keine Feuchtigkeit mehr messbar
|
|
Beheizte Gibertini Antenne
85cm - OPV85x |
|
087008 |
HSA-85-A |
Antenne 85cm - anthrazit - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087009 |
HSA-85-L |
Antenne 85cm - lichtgrau - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087010 |
HSA-85-R |
Antenne 85cm - ziegelrot - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
Beheizte Gibertini Antenne
100cm - OPV100SEx |
|
087014 |
HSA-100-A |
Antenne 100cm - anthrazit - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087015 |
HSA-100-L |
Antenne 100cm - lichtgrau - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087016 |
HSA-100-R |
Antenne 100cm - ziegelrot - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
Beheizte Kathrein Antenne 90cm - CAS90xx |
|
087017 |
HSA-CAS90gr |
Antenne 90cm - anthrazit - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087018 |
HSA-CAS90ws |
Antenne 90cm - lichtgrau - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
|
087019 |
HSA-CAS90ro |
Antenne 90cm - ziegelrot - mit
Heizung, inkl. Steuerung, Feuchte- und Temperatursensor |
Feedheizung
|
HSA-FHS - beheiztes 40mm Speisesystem
beheiztes Speisesystem 40mm
Quattro LNC mit Feedheizung 24V/25W
 HSA-FHS-1 HSA-FHS-5
|
|
|
|
087020 |
HSA-FHS-1 |
Feedheizung - großes
Feed - 24V/25W |
|
087027 |

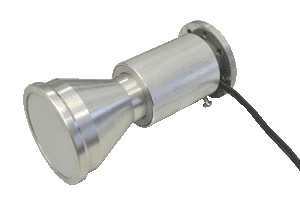

HSA-FHS-5 |
Feedheizung - kleines Feed -
multifeed-fähig für Anlagen >= 6° - 24V / 25W
|
|
