Der HD RANGER ist ein universell einsetzbarer Analyser mit einem 7 Zoll großen und besonders hellen Display. Die neuesten Entwicklungen in der Sendetechnik wie DVB-T/C/S/S2 mit MPEG-2 oder MPEG-4 Video werden vom RANGER bereits unterstützt. Der HD RANGER besitzt einen unglaublich schnellen Spektrumanalyse, einen höheren dynamischen Bereich, bessere Genauigkeit und eine verbesserte Auflösung.
Durch den Einsatz neuster Prozessoren mit höchster Verarbeitungsgeschwindigkeit können mehrere Messbildschirme entweder überlappend oder überlappend im Split Screen Format positioniert werden.

025062

HD-Ranger

HDTV-Antennen-Messempfänger

Technische Daten HD Ranger

• ALLGEMEINES

• Digitale Frequenzsynthese     5-1000 MHz (terr.) und 950-2150 MHz (Sat)

• Abstimmung      Kanal o. Frequenz (ZF o. Downlink im Sat-band)

• Kanaltabellen      Konfigurierbar nach Bedarf

• Anal. & dig. Signalidentifikation      Automatisch

• VIDEO

• Digitale Modulationen      DVB-T, DVB-C, DVB-S und DVB-S2

• Auflösungen      1080, 720, 576. Progressiv oder Interlaced

• Videoformate      MPEG-2 (MP@HL). MPEG-4 AVC H.264

• SI/PSI Daten      Service-Liste und Haupt-PIDs

• Farbsystem      PAL, NTSC, SECAM

• TV-Standard       M, N, B, G, I, D, K und L

• DIGITALE AUDIO CODECS      MPEG-1, MPEG-2, HE-AAC

• HF EINGANG      Universal-Anschluss mit BNC- oder F-Adapter, 75 W¶

• Max. Signal      130 dBmV

• DIGITALE MESSUNGEN      Numerisch und als Balkengrafik

• DVB-T (COFDM)      Leistung, CBER, VBER, MER

• DVB-S (QPSK)      Leistung, CBER, VBER, MER, C/N, Link margin

• DVB-C (QAM)      Leistung, BER, MER

• DVB-S2 (QPSK/8PSK)      Leistung, CBER, LBER, MER (bis zu 30 dB), C/N, BCH ESR, Fehlerhafte Pakete, Link margin

• ANALOGE MESSUNGEN       Pegel, V/A, C/N (terr. Bänder) / Pegel, C/N (Sat Band)

• SPEKTRUMANALYSER

• Messbereich und Bandbreite       10 -130 dBmV Bandbreite 100 kHz

• Wählbarer SPAN       Full Span - 500 - 200 - 100 - 50 - 20 - 10 MHz

• Marker       1, mit Frequenz- und Pegelanzeige

• Referenzpegel       65-135 dBmV (5 dB Schritte)

• Messungen Analoge Kanäle       V/A Verhaltnis (nur terr.), Level, C/N Verhältnis

• Messungen Digitale Kanäle       Kanalleistung, C/N, MER, BER (je nach Modulationsart)

• Spectrum range       SPAN, Dynamischer Bereich und Referenzpegel (wählbar mit Pfeiltasten)

• EINSTELLUNGEN & ERWEITERTE FUNKTIONEN

• Konstellationsdiagramm für DVB-T/S/C und DVB-S2

• Datalogger (Messungen autom. erfassen & speichern)

• SAT ZF Test (Prüfung der Hausinstallation im SAT-Band)

• Dämpfungs-Test Funktion (Prüfung der Hausinstallation im terr. Band)

• DiSEqC. 1.2 Generator

• Externe Spannungsversorgung       5/12/13/15/18/24V + 22 kHz Signal (Bandabhangig)

• LIEFERBARES ZUBEHÖR       Transportkoffer

• Abmessungen / Gewicht       290 (B) x 185 (H) x 65 (T) mm / 1,9 kg

025063

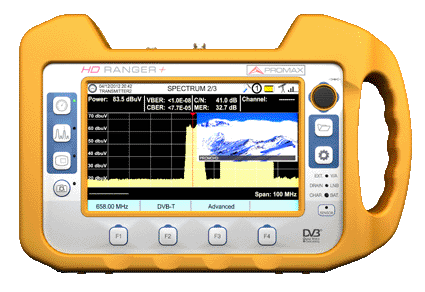

HD-Ranger+

HDTV-Antennen-Messempfänger, inkl. Transportkoffer

Technische Daten HD Ranger+

• DIGITALE AUDIO CODECS       MPEG-1, MPEG-2, HE-AAC, Dolby Digital, Dolby Digital Plus

• HF EINGANG       Universal-Anschluss mit BNC- oder F-Adapter, 75 W¶

• Max. Signal       130 dBmV

• DIGITALE MESSUNGEN       Numerisch und als Balkengrafik

• DVB-T2 (COFDM)       Leistung, CBER, MER (bis zu 35 dB), C/N, LBER, BCH ESR, LDPC Wiederholungen, Wrong packets

• DVB-S2 (QPSK/8PSK)       Leistung, CBER, LBER, MER (bis zu 30 dB), C/N, BCH ESR, Wrong packets, Link margin

• DVB-C2 (COFDM)       Leistung, CBER, MER (bis zu 35 dB), C/N, LBER, BCH ESR, LDPC Wiederholungen, Wrong packets

• DVB-T (COFDM)       Leistung, CBER, VBER, MER (bis zu 35 dB), C/N, Link margin

• DVB-S (QPSK)       Leistung, CBER, VBER, MER (bis zu 30 dB), C/N, Link margin

• DVB-C (QAM)       Leistung, BER, MER (bis zu 35 dB), C/N, Link margin

• EINSTELLUNGEN & ERWEITERTE FUNKTIONEN

• Konstellationsdiagramm für DVB-T2/S2/C2 & DVB-T/S/C

• Echo-Analyser Modus fur DVB-T2/C2 und DVB-T

• Datalogger (Messungen autom. erfassen und speichern)

• LTE Ingress fur DVB-T2 und DVB-T

• SAT ZF Test (Prüf. der ges. Hausinstallation im SAT-Band)

• Dämpfungs-Test Funktion (Prüfung der ges. Hausinstallation im terr. Band)

• DiSEqC. 1.2 Generator

• Externe Spannungsversorgung: 5/12/13/15/18/24V

• + 22 kHz Signal (bandabhangig)
